环状压电陶瓷 精密驱动与传感的核心元件

在电子元器件的广阔领域中，压电陶瓷凭借其独特的机电耦合特性，成为现代精密控制与传感技术不可或缺的基础材料。其中，环状压电陶瓷作为一种重要的结构形态，因其中心通孔、应力分布均匀、便于多向激励与安装等优势，广泛应用于超声换能、精密定位、振动主动控制及流体喷射等场景。本文将从环状压电陶瓷的工作原理、关键性能、典型应用及选型要点出发，并结合潍坊聚德电子的产品展示实践，为读者呈现这一元器件的技术价值与产业价值。

一、环状压电陶瓷的工作原理与结构特点

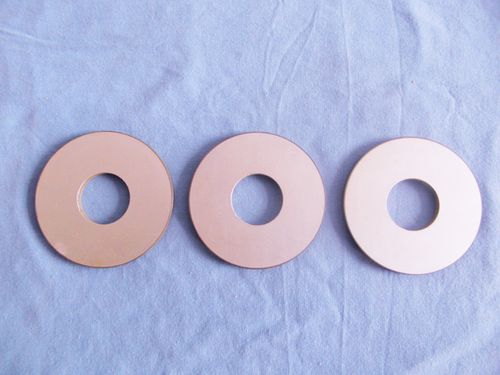

压电陶瓷的核心在于压电效应——当材料受到机械应力时产生电荷（正压电效应），反之在电场作用下产生形变（逆压电效应）。环状压电陶瓷通常由锆钛酸铅（PZT）等铁电陶瓷材料经干压或等静压成型、高温烧结、精密研磨与电极制备而成。其结构特点如下：

• 中心通孔：便于安装轴、螺杆或光路通过，实现同轴集成；
• 径向/厚度方向极化：可根据应用选择不同的极化方式，以实现径向伸缩振动、厚度振动或弯曲振动；
• 轴对称电学并联或串联：通过分区电极可实现多自由度驱动或差分传感；
• 刚度与频率可调：通过调整内径、外径与厚度，可匹配不同谐振频率及负载需求。

在国家电子行业标准中，压电陶瓷元件的性能参数如介电常数、压电常数、机电耦合系数、机械品质因数等均有明确界定，而环状形态的优点是在保持高机电耦合的保证中心区域不被遮挡，为传感-驱动一体化设计提供便利。

二、关键性能参数与测试方法

评价环状压电陶瓷的性能通常关注以下指标：

1. 压电常数：包括d33（纵向）与d31（横向）。环状元件若径向极化，常以d31为代表。
2. 机电耦合系数kp（平面）：表明电能与机械能之间转换效率；较高的kp有利于宽频带响应。
3. 机械品质因数Qm：反映谐振时机械损耗，对于大功率超声应用尤为重要。
4. 介电损耗tanδ：影响发热与长期稳定性。
5. 居里温度Tc：决定工作温度上限，一般PZT材料在250–350℃之间。

测试上，除采用准静态d33测试仪和阻抗分析仪外，环状元件的径向振动模态通常使用激光测振仪或阻抗谐振法进行精确定征。潍坊聚德电子在产品验收环节则进一步采用自动分选设备，以保证每批环状陶瓷的一致性，并被收录于相关行业的产品展示图谱之中。

三、典型应用场景

环状压电陶瓷的特殊几何形态使其在多个领域扮演关键角色：

• 超声波换能器：中心孔可用于流体或线材通过，实现超声清洗、焊接或测距。例如环形超声阵列可通过相位控制生成聚焦声场。
• 精密位移与微动台：利用径向伸缩或弯曲模态叠加，制作纳米级扫描机构，常用于光学调整和扫描探针显微镜。
• 振动与噪声控制：安装在圆管或盘状结构上作为主动减振器，通过反相振动抑制结构共振；同时可用于能量收集，把机械振动转换为电能供给无线传感器。
• 流体控制：作为压电泵的驱动环，利用径向收缩挤压流体，可实现无阀式微量输送，适合生物医疗中的胰岛素泵等给药系统。

四、产品选型与使用建议

选购环状压电陶瓷时，工程师应重点考虑：

1. 尺寸配合：内径、外径、厚度须与安装结构无过盈且预紧合理。
2. 电极形式与极化方向：根据驱动电路决定，全电极还是分区电极；径向还是厚度极化亦需明确对应型号。
3. 功率与频率要求：小信号传感可选低损耗材料；大功率超声需选择高Qm、低损耗配方。
4. 环境适应性：湿热、真空或腐蚀性气氛下要评估电极保护与密封。
5. 驱动电压：常规压电陶瓷工作电压数十至数百伏；要求低压驱动时应选薄片叠层型或环状多层陶瓷。

当前市场上有众多分销网页展示压电陶瓷元器件，但在专业选购链路中，注重本地供应与技术协作很重要。作为潍坊当地的电子元器件企业之一，潍坊聚德电子的产品展示版块可以帮助工程师更直观地获取环状压电陶瓷、压电换能片及配套驱动电路的信息，从而缩短从设计到量产的周期。需要强调的是，安装时应施加均匀预载荷以避免拉应力导致陶瓷开裂，并根据实际情况使用绝缘垫圈和柔性导电胶。

环状压电陶瓷虽只占压电材料市场一小部分，但因“中间开孔、双向激励、集成便利”的结构基因，正在精密工业、医疗仪器、智能结构等领域持续拓展。无论从声、力、电乃至光等多物理场转换视角看来，它都是一类值得电子工程师悉心和深入的标准选件。
